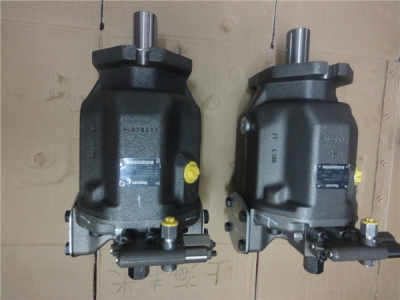

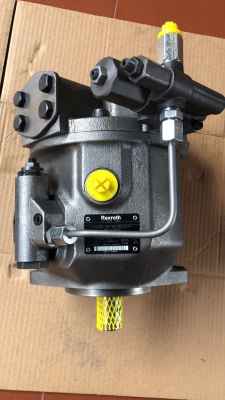

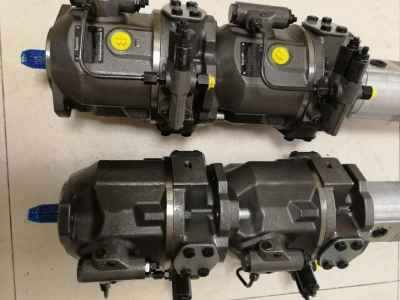

A10VSO71DFR/31R-PPA12KB3柱塞油泵以上線入取

查看大圖

公司名稱：武漢鴻鑫隆液壓機械有限公司
聯系電話： 15827489277
傳真：
聯系地址：
電子郵件：2259886914@qq.com
聯系人：李祖云先生
發布時間：2022/9/6 10:04:55

光波網會員信息

認證信息：~~已認證~~
光波指數：10 分
會員評價總數：0 條
公司經營模式：經銷商

更多供應企業網站

詳細資料

◆ 規格說明：

產品規格

齊全

產品數量

100

包裝說明

木箱，紙箱

價格說明

面議

◆ 產品說明：

力士樂柱塞變量泵A10VNO

力士樂柱塞變量泵A10VNO特點
? 斜盤式軸向柱塞變量泵，用于開式回路中的靜液壓傳動。
? 流量與傳動速度和排量成比例。
? 通過調節旋轉斜盤角度，可實現流量的無級調節。
? 實現長久使用壽命的穩定存儲
? 允許的高傳動速度
? 有利的功率/重量比 - 緊湊尺寸
? 低噪音
? 出色的吸油特性
? 電動液壓控制
? 較短的響應時間
? 規格 28 至 85
? 公稱壓力 210 bar
? zui大壓力 250 bar
? 開式回路

力士樂柱塞變量泵A10VNO工作壓力范圍

工作油口 B處的壓力	定義
公稱壓力Pnom	210 bar 壓力	公稱壓力與zui大設計壓力相對應。
zui大壓力Pmax	250 bar 壓力	zui大壓力與單次工作時間內的zui大工作壓力相對應。各次工作時間的總和不得超過總工作
單次工作時間	2.5 ms	時間。
總工作時間	300小時
小壓力Pb （高壓端）	10 bar 壓力	防止損壞軸向柱塞單元所需的高壓側zui小壓力（B）。
壓力變化速率R_Amax	壓力在整個范圍內變化期間的zui大允許壓力增大/減小速率。

吸油口 S （入口）壓力

zui小壓力Ps min	標準	0.8 bar 壓力	防止損壞軸向柱塞單元所需的吸油口 S 單元的轉速和排量。	（入口）處的zui小壓力。zui小壓力取決于軸向柱塞
zui大壓力Ps max		5 bar 壓力
油口或1 2處的激混壓力
zui大壓力Pl max		2 bar 壓力	zui多比油口 S的入口壓力高0.5 bar, 需要一條通向油箱的売體泄油管路。	但不高于Pl max

力士樂柱塞變量泵A10VNO技術

		NG		28	45	63	85
幾何排量（每轉）		此max	cm³	28	45	63	85
zui高轉速1）	在Vgmax時	^nom	rpm	3200	2700	流量	在叫稱和Vg max時	q_v	l/min	90	131	170	230
功率	在叫稱、Vg max和Ap = 210 bar時	p	kW	31	46	59	80
扭矩	在 Vgmax 和 Ap = 210 bar 時	T	Nm	94	150	210	傳動軸	s	c	Nm/rad	37500	旋轉剛度	R	c	Nm/rad	14800	40500	旋轉總成轉動慣量	Jgr	kgm²	0.0017	0.0033	zui大角加速度	a	rad/s²	6800	3500	売體體積	V	1	0.25	03	0.5	0.8
更量（不含通軸驅動，近似值）		m	kg	11.5	15	18	22
煮量（含顎MK動，	近似值）			13	18	24	28

力士樂柱塞變量泵A10VNO參數

流?	V_g x n x q_v		[l/min]
流?		1000	[l/min]
扭矩	T	Vg X Ap	[Nm]
扭矩	T	20 x _n x Rmh	[Nm]
功率	P	2 n x T x n q_v x Ap	rizXA/i
功率	P	LKWJ
符號
Vg	=	每轉排量[cm³]
Ap	=	壓差[bar]
n	=	轉速[rpm]
Hv	=	容積效率
Qmh	=	機械-液壓效率
nt	=	總效率(F]t ⁼ Qv ^x Omh)
